Unicut UNW
Unicut UNW

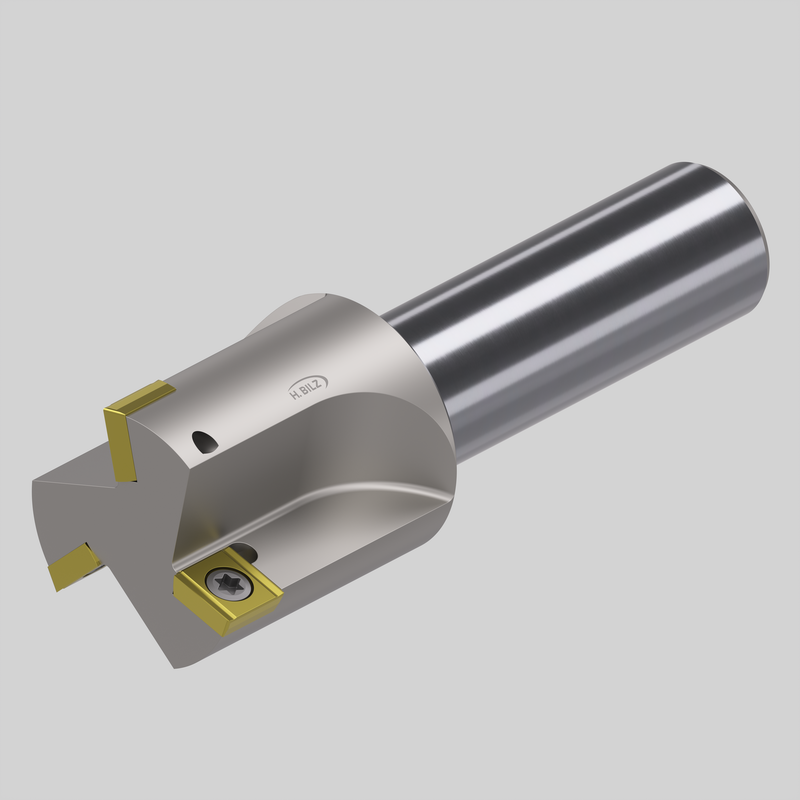

Unicut UNW ohne IK mit 3 WSP Sitzen
Ø26,0/100 Nutzlänge=23
DIN1835-A20
- Artikelnummer
- UNW260020
- Senkdurchmesser
- Lagerbestand
-
Produktbeschreibung

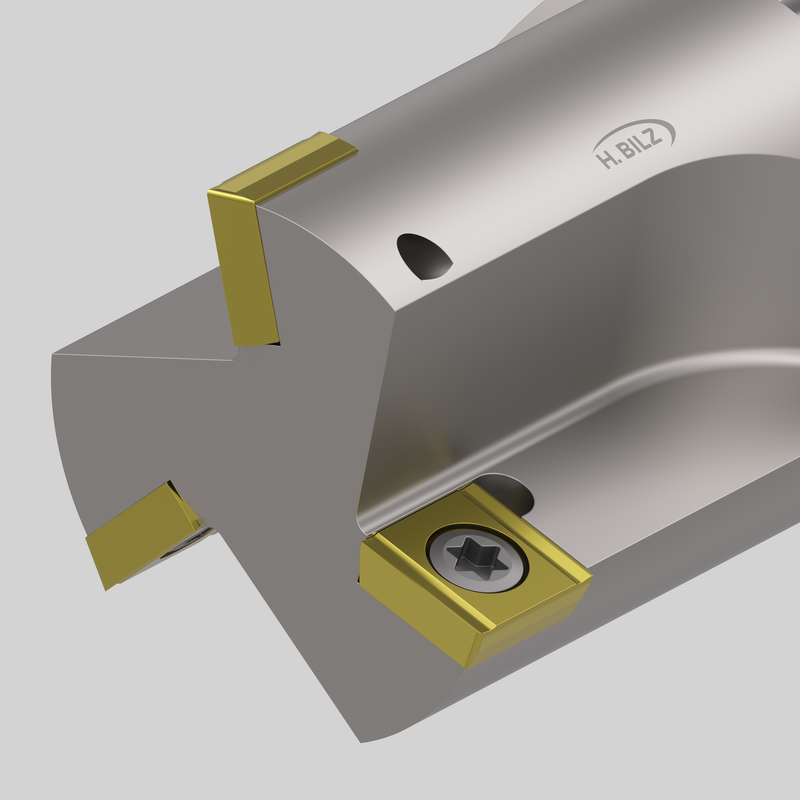

Der Unicut UNW ist mit seiner kurzen Spankammer (Nutzlänge <1 x d) besonders für Plansenkungen, wie beispielsweise Schraubenkopfauflagen geeignet. Es können enge Bohrungstoleranzen (IT9-11) eingehalten werden. Der UNW zeichnet sich dank 3 Schneiden (ab Durchmesser 18) durch eine hohe Zerspanungsleistung aus. Das Werkzeug ist auf steifen Maschinen ohne Führungszapfen einsetzbar. Es steht eine große Auswahl unterschiedlicher Wendeschneidplatten je nach Einsatzbedingung zur Verfügung.Technische Daten

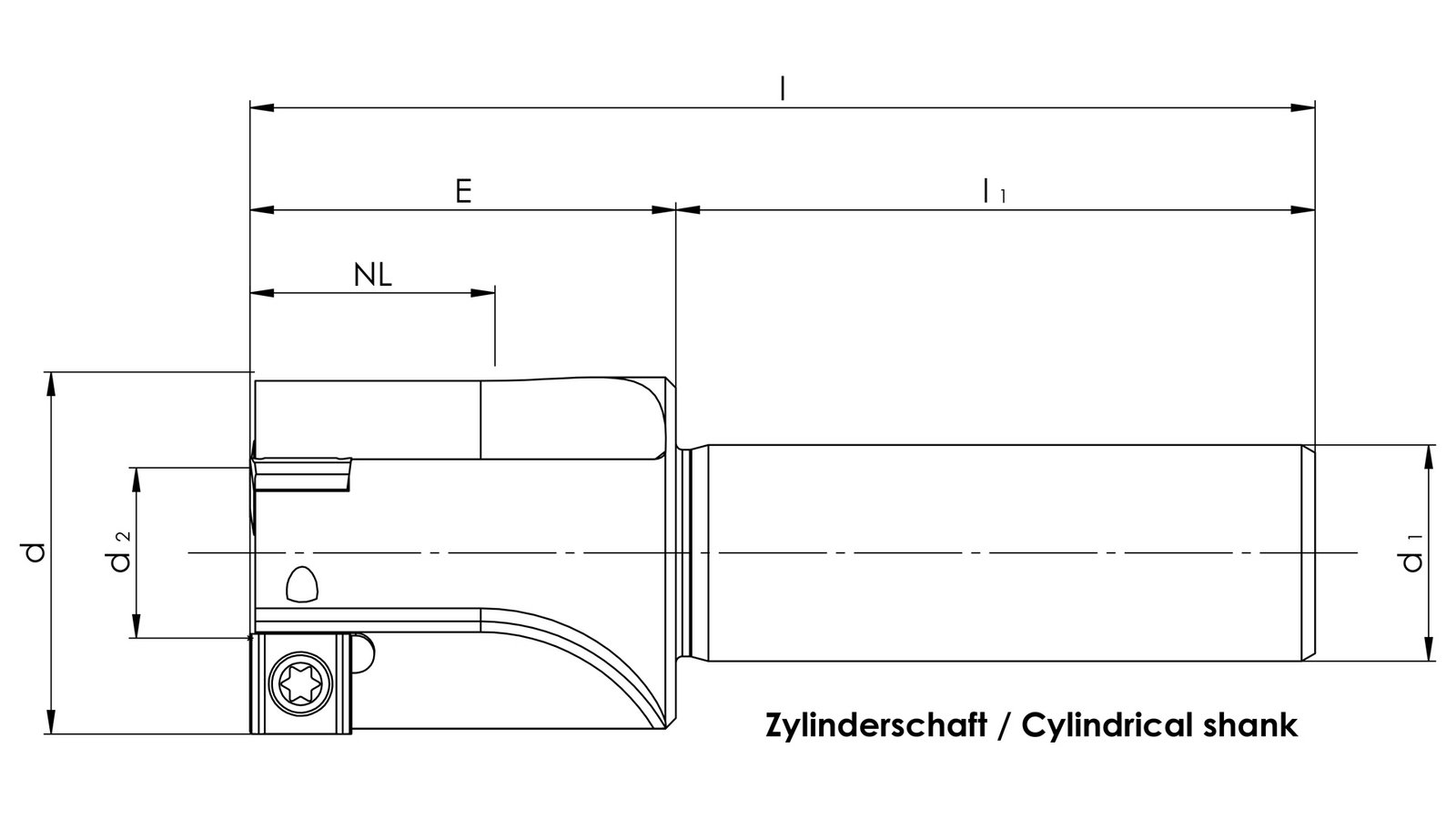

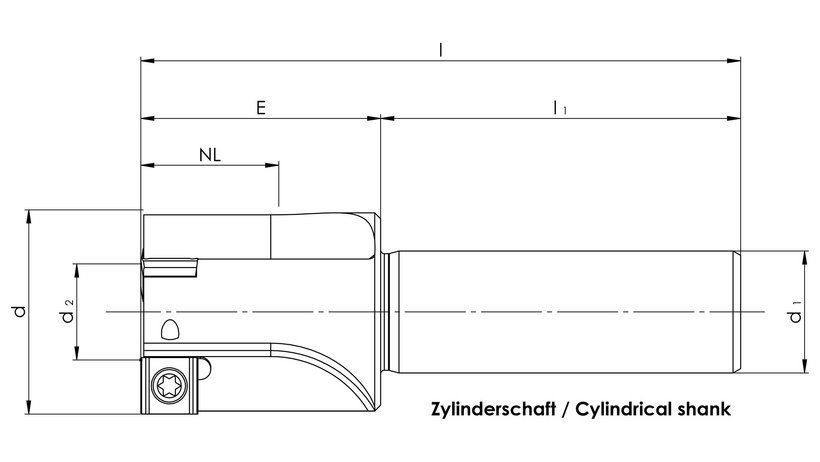

- Auskraglänge E
- 40 mm
- Gesamtlänge l
- 100 mm
- Gewicht
- 0,250 kg
- Kleinster schneidender Durchmesser d2
- 13,5 mm
- Kühlung
- ohne Innenkühlung
- Nutzlänge NL
- 23 mm

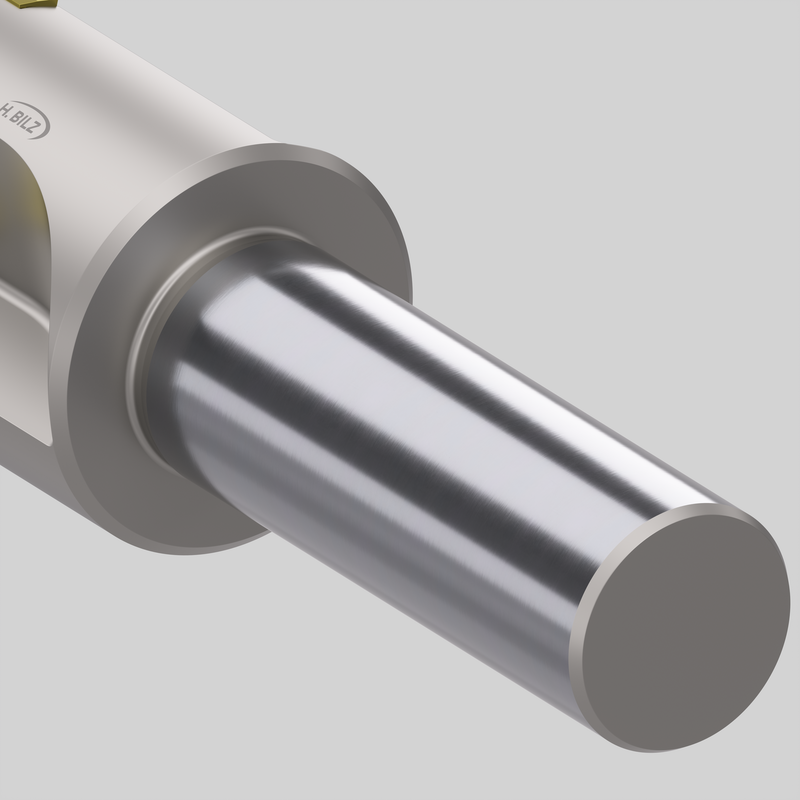

- Schaftart
- Zylinderschaft DIN1835-A
- Schaftdurchmesser d1
- 20 mm
- Schaftlänge l1
- 60 mm
- Schneidenanzahl
- 3
- Schneidstoff
- WSP
- Senkdurchmesser d
- 26 mm
- Stat. Warennummer
- 82079091
- Ursprungsland
- Deutschland
- Verpackungseinheit
- 1
Downloads
3D Modell
UNW260020.STEP 612,30 KB DZ-UNW260020.DXF 670,78 KBTechnische Zeichnung
DZ-UNW260020.PDF 198,49 KBWeitere Dokumente
UNICUT_Katalogseiten.pdf 1,74 MB Schnittdatenempfehlung_UNW.pdf 2,12 MBVerwendung in/mit
Wendeschneidplatte
